The problem, and you already know it

You ask an AI for a draw.io architecture diagram and what comes back is a grid of rounded rectangles with service names typed inside them. Technically a diagram. Visually a wireframe.

So you ask it to use the AWS shapes, and things get worse. It writes stencil names from memory. Some exist, some do not, and the ones that do not come out as empty space. Then you try to drag an arrow to the left side of a box and it will not go, because the node is missing a connection anchor array. So you delete the node generated by AI, search, find and pull a fresh one from the palette, reconnect everything... and by then you are just drawing it yourself.

"Thanks for nothing, Claude", you mutter.

This skill wants to fixes that. Not with magic, with a list of names that turned out to be very hard to find, and a set of rules learned the slow way: draw, export, look at it, notice what is ugly, write down why.

Here is what the difference looks like. Three architectures, each one drawn twice from the exact same request, the second time using this skill:

A serverless API

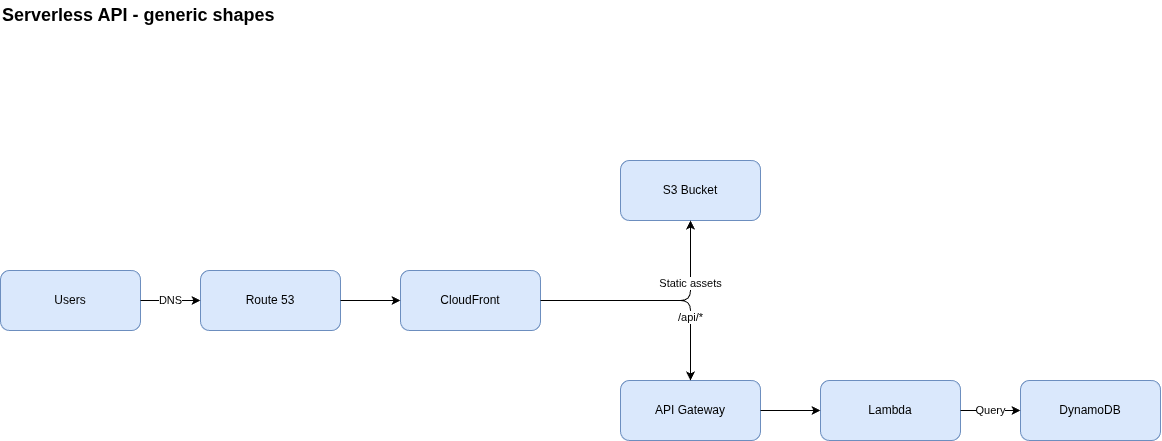

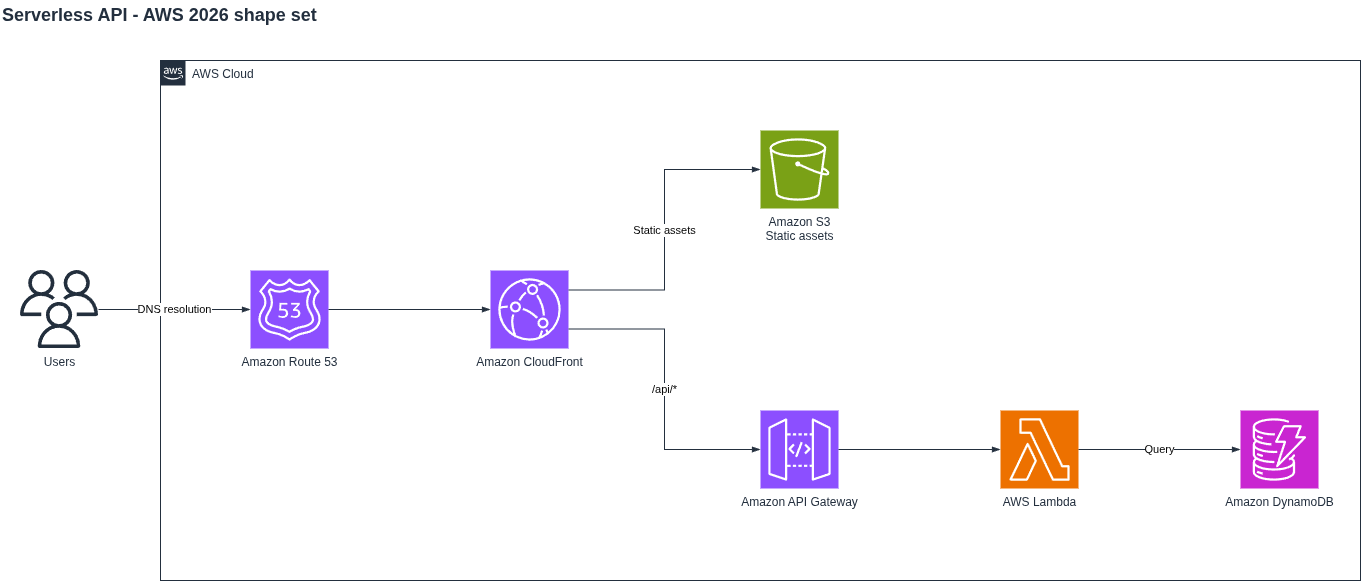

Without the skill With the skill

A VPC across two availability zones

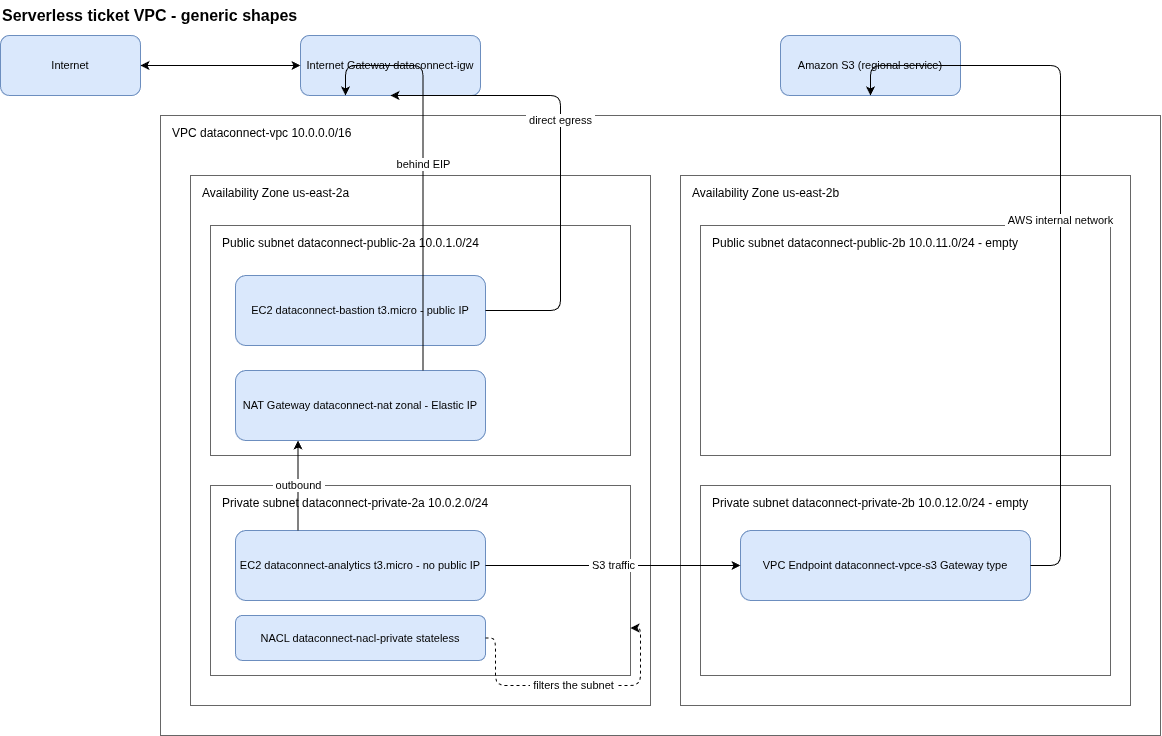

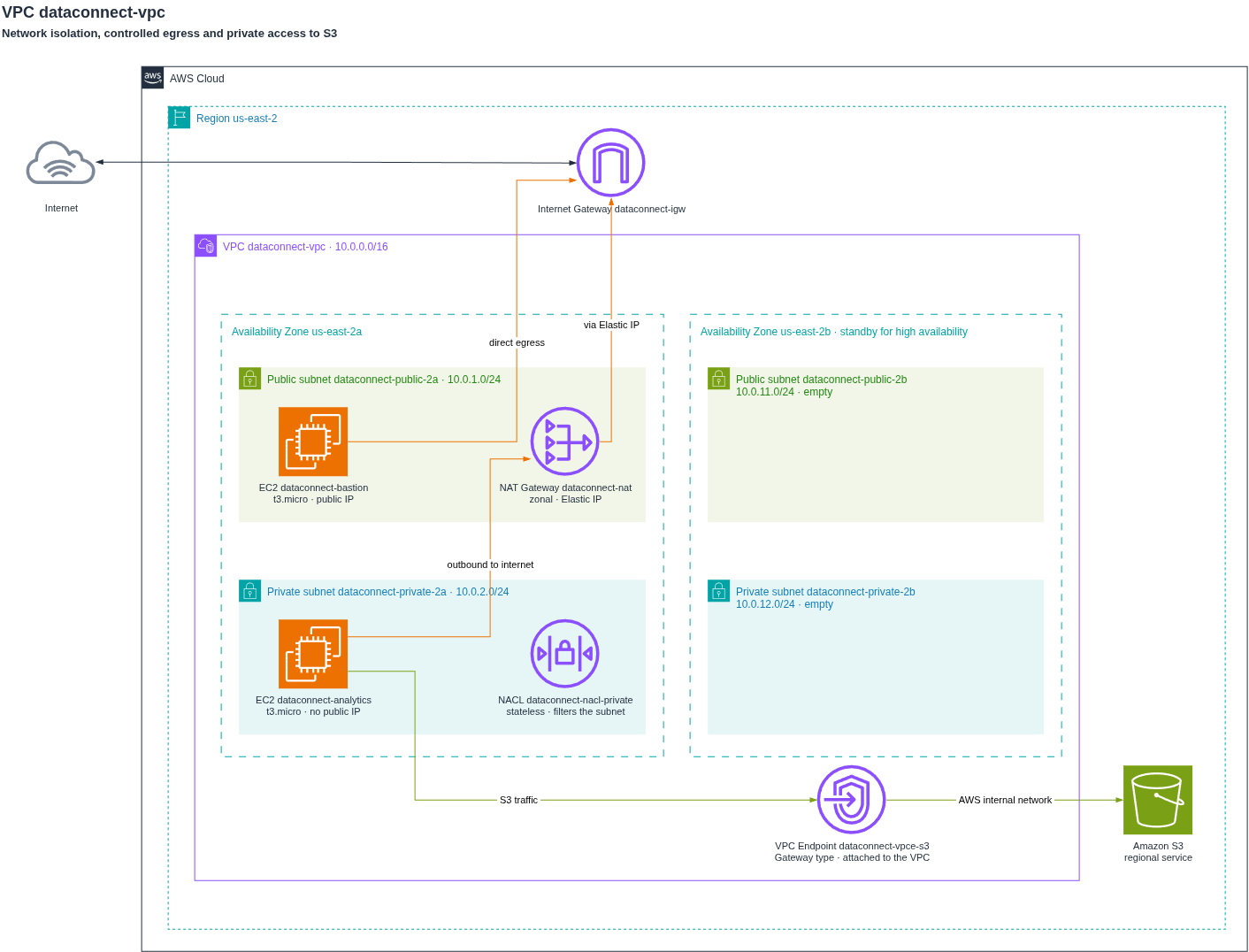

Without the skill With the skill

An internal ticketing platform, 19 nodes and 20 flows

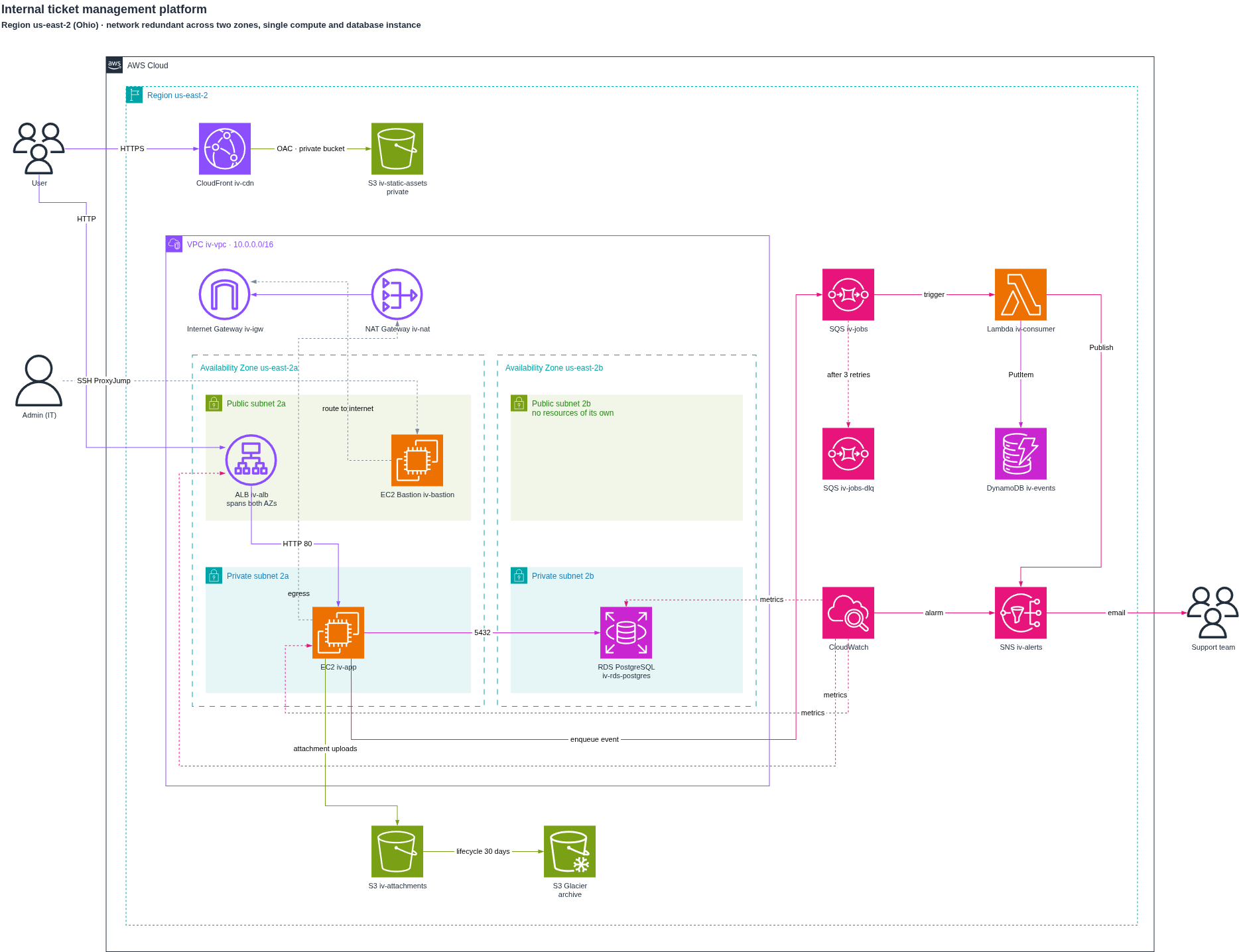

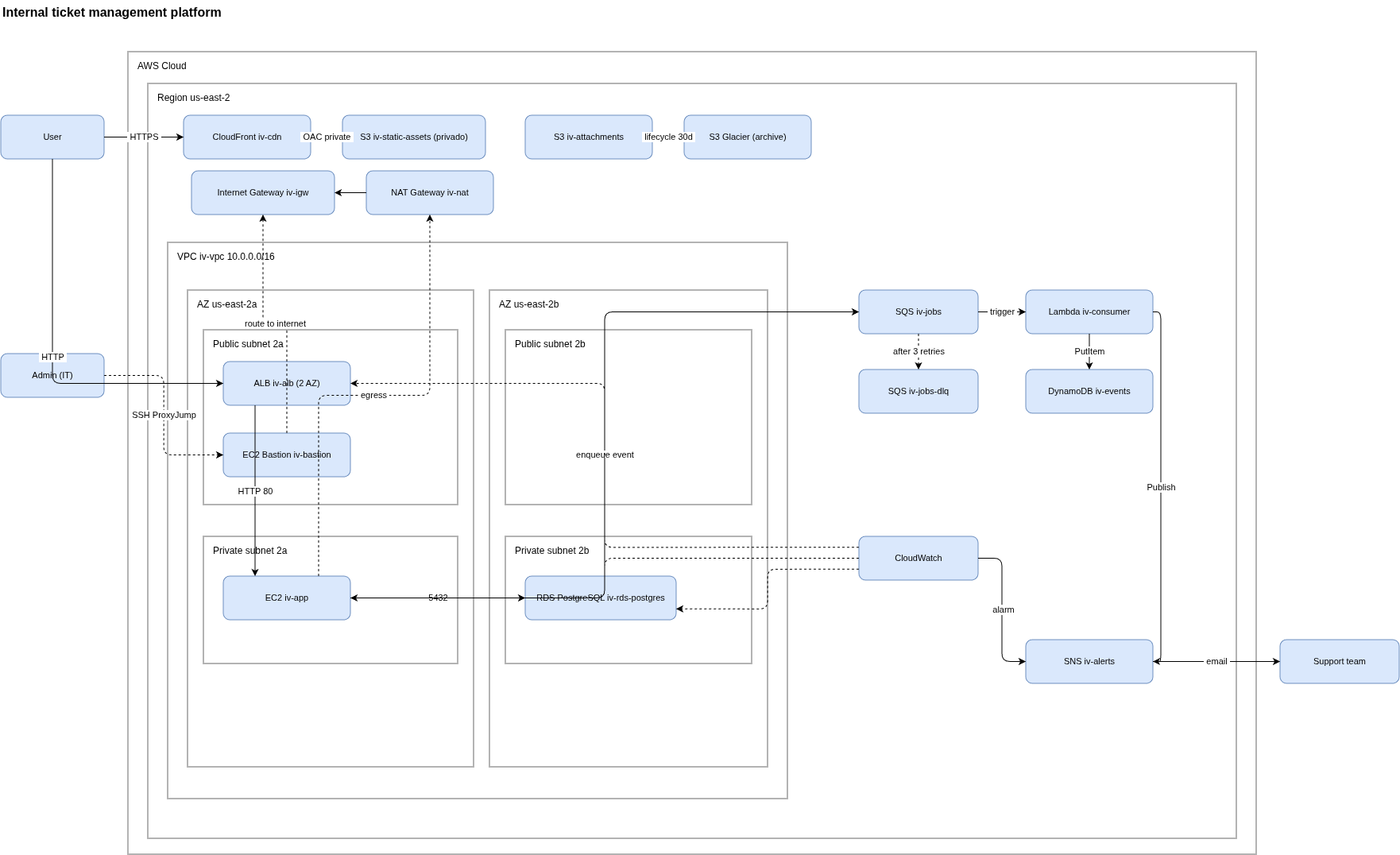

Without the skill With the skill

The second one of each pair is not smarter about architecture. It just knows what the stencils are called, how the XML has to be written, and where the empty channels are before it draws a single arrow.

What you actually do with it

Talk through an architecture, or paste a Mermaid sketch, and then ask:

/drawio-aws-reference draw the architecture we just discussed

You get back a .drawio file. Open it and the real AWS shapes are already there, colored by service family, containers nested the way AWS nests them, arrows attached where they belong. From there you are adjusting for a few minutes instead of building for an afternoon.

That is the point, and it is worth being concrete about it. Laying out twenty nodes by hand in draw.io is slow, patient work. Every icon has to be hunted down in a palette of hundreds, given the right color, placed, labeled. Then every single arrow has to be dragged into a path that does not cut through something else. The skill does the mechanical part and leaves you with the minor adjustments that require judgment.

The validator, and what it honestly does

scripts/validate.py runs on every diagram before you ever see it. It catches the things that are invisible in the XML and painfully obvious once you open the file:

  • stencil names that do not exist, so the icon renders as nothing
  • missing anchor arrays, so you cannot drag the arrows
  • unescaped line breaks, which make the whole file unopenable
  • an icon sitting on top of a container's own label
  • labels wider than their icons, bumping into each other
  • an arrow routed straight through a third node
  • two lines running parallel closer than 40px, which read as one thick line
  • a resource with no arrows at all, which usually means the description had a hole in it

Now the honest part: it validates, it does not fix. It prints what is wrong and where, and then the diagram gets corrected and checked again before you get it. It also has no eyes. Spacing that passes every rule can still look wrong, because "wrong" here is a thing you see, not a thing you measure. That is why every handover says the diagram may need a touch-up and asks for a light mode PNG if it does.

It is a plain Python script with no dependencies, so you can run it yourself on any .drawio file, whether it came from here or not.

Installing it, even if this is your first skill ever

A skill is just a folder with instructions inside it. The AI reads those instructions when the task matches, and behaves accordingly. Nothing gets installed on your computer, nothing runs in the background.

First, get the folder:

git clone https://github.com/patvillarroel/drawio-aws-reference.git

Or click the green Code button at the top of this page, choose Download ZIP, and unzip it. Same thing.

Claude

This is the one it was built for, and the only one where everything works end to end, validator included.

  1. Go to claude.ai and open Settings, then Capabilities, then Skills.
  2. Click to upload a skill and pick the drawio-aws-reference folder you just downloaded, or the ZIP.
  3. That is it. Start a chat and describe an architecture, or type /drawio-aws-reference and ask for a diagram.

Claude reads SKILL.md on its own when your request looks like a diagram request, so you do not have to invoke it by name every time.

ChatGPT

ChatGPT has no skills, but it has two things that get you most of the way there. Pick one.

A Project, which is a workspace where instructions and files stick around across every chat inside it:

  1. Click Projects in the sidebar and create a new one. Call it something like "AWS diagrams".
  2. Open the project settings and paste the contents of SKILL.md into the project instructions.
  3. Upload reference/resicons.txt, reference/shapes.txt and reference/groups.md so it can look names up instead of guessing.
  4. Start a chat inside the project and describe your architecture.

A Custom GPT, if you want to reuse it outside that one workspace or share it with your team. This needs a paid plan:

  1. Go to chatgpt.com/gpts and click Create, then switch to the Configure tab.
  2. Paste SKILL.md into Instructions, attach the three reference files under Knowledge, and turn on Code Interpreter so it can run the validator.
  3. Save, and pick who can see it.

One caveat worth knowing up front: reading a knowledge file and running Python on that same file are two different mechanisms in ChatGPT, and they do not always cooperate. If the validator does not run, upload validate.py and your generated .drawio directly into the chat and ask it to run the check there.

Gemini

Gemini calls these Gems, and they are free on every plan, including the free tier. You can only create them on a computer, not in the mobile app.

  1. Open gemini.google.com, click Explore Gems, then New Gem.
  2. Name it, then paste SKILL.md into the instructions box.
  3. Under Knowledge, click Add files and upload reference/resicons.txt, reference/shapes.txt and reference/groups.md.
  4. Preview it, then click Save. The preview window does not save on its own, which catches everyone the first time.

Same caveat as above, a bit stronger: Gemini will follow the rules and use the right stencil names, but do not count on it running the validator against the file it just wrote. Run it yourself. That is one command and it takes a second.

If you use none of the above

You can ignore the skill entirely and still get the useful part. Open reference/resicons.txt, keep it in a tab, and copy names from it while you build diagrams by hand. That file is the reason this repository exists.

What is in here

reference/resicons.txt is 373 verified resIcon names, pulled straight out of draw.io's own source. This is the file that does not exist anywhere else, and the one you want whether or not you care about the rest.

reference/shapes.txt is 586 more names for everything that is not a service icon: Internet Gateway, NAT Gateway, VPC Endpoint, NACL, routers, users, on-premise servers. Different style prefix, same need to verify.

reference/groups.md has the 15 valid group containers with their exact styles. Including the one that trips absolutely everybody: there is no group_subnet. A subnet is a recolored group_security_group.

scripts/validate.py is the checker described above.

scripts/update_icons.py regenerates the name lists from upstream, so this does not rot as AWS ships new services.

SKILL.md is the whole thing packaged as instructions, so the model looks names up instead of guessing and checks its work before handing you a file.

examples/ has the six diagrams from the screenshots, plus the generator that produced them.

Running the validator yourself

python3 scripts/validate.py path/to/your-diagram.drawio

ERRORS (2)
  x [glacier] resIcon is not in the current palette: mxgraph.aws4.s3_glacier.
  x [s3source] resourceIcon node without the points array. Arrows cannot be repositioned by hand.

WARNINGS (1)
  ! [waf] and [shield] are 121px apart horizontally. If a labeled edge runs between them, raise it to 180px.

Errors break the file or force you to redo work. Warnings are judgment calls that need you to actually look at the thing.

One thing to know: the validator needs uncompressed XML. If draw.io saved your file compressed, reopen it and turn compression off under Extras.

Does the XML work in other tools?

Short answer, not really. Longer answer, it is worth understanding why.

The format is mxGraphModel, from the mxGraph library, and several tools can parse it. But mxgraph.aws4.* is a draw.io shape library, not part of the format. A parser reads resIcon=mxgraph.aws4.s3 and has no idea what to draw. The file travels, the pictures do not.

Where it does work with no friction is anything running the same engine: draw.io on the web, the desktop app, the VS Code extension, the Confluence and Jira plugins.

And for sharing, there is a nice trick: draw.io tucks the editable XML inside the PNG or SVG it exports. So you send someone an image, they see it anywhere, and if they have draw.io they can reopen that same image and keep editing.

Keeping it fresh

The stencil list is a snapshot of a moving target. AWS ships services, draw.io ships stencils. When a name that should be there is missing:

python3 scripts/update_icons.py

It tells you what was added and removed, and prints the current group container list so you can check it against reference/groups.md and the validator.

License

Apache 2.0. See LICENSE and NOTICE.

The stencil identifiers are derived from jgraph/drawio, also Apache 2.0. No AWS icon files are distributed here, only the text identifiers draw.io uses to reference its own shapes. Not affiliated with Amazon Web Services or JGraph Ltd.
